花崗巖是制砂常用原料，其質地堅硬、性質穩定，產出沙子級配良好，含泥量，含水率低，是高品質機制砂，本文以花崗巖為例，為大家介紹時產300噸的制砂生產線詳細設計方案，包括生產規模、產品定位、工藝設計、設備配置、環保設計。

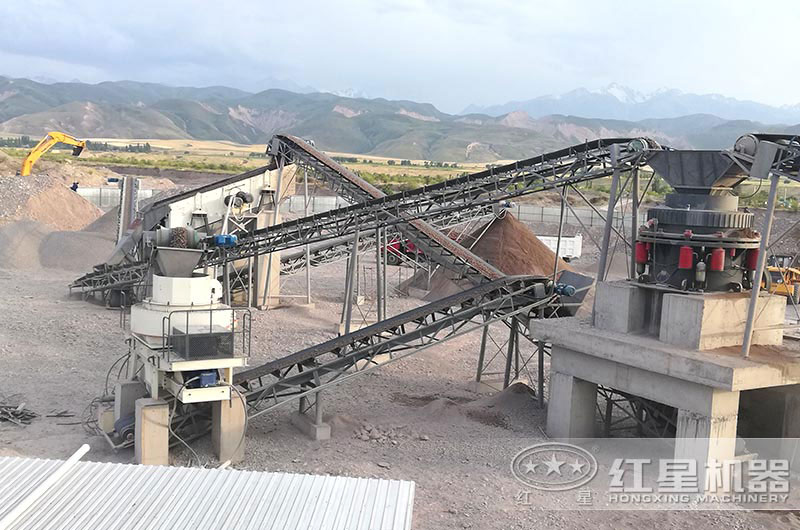

花崗巖制砂生產線現場

1、制砂生產線生產規模

宜挑選覆蓋層淺、夾層含泥量少的花崗巖礦山，新開采礦山有一年的基建期，前兩年內爆破作業面不大，開采量少，兩年后開采面逐漸擴大，開采規模也增大。建議前兩年開采量按時產100噸碎石、時產100噸沙子控制，兩年后將沙子產量增加到時產200噸，碎石產量不變。

2、制砂生產線產品定位

花崗巖制砂生產線產品主要定位為建筑石子和建筑用砂：

建筑用石子規格：5—10mm，10—20mm，16—31.5mm

建筑用砂規格：0.35—0.5mm，0.25—0.35mm，≤0.25mm

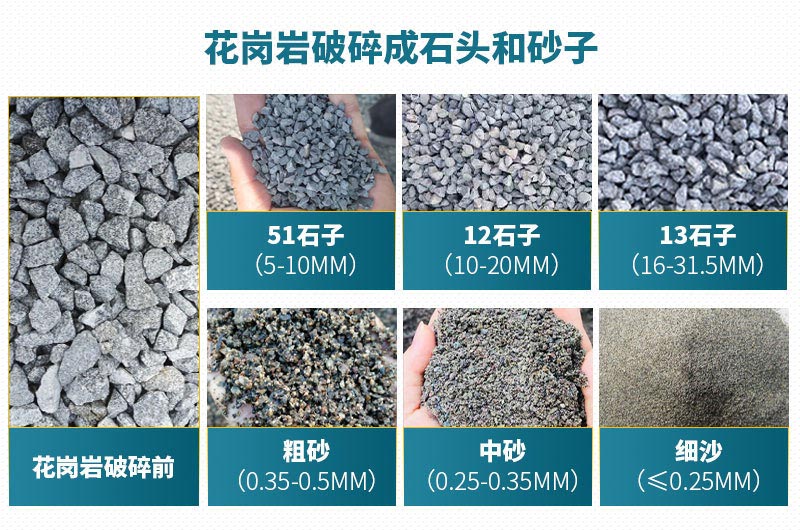

花崗巖破碎制砂成品

3、制砂生產線工藝設計

花崗巖是硬質巖，制砂工藝設計為三段破碎，初碎、中細碎、制砂，分別對應的主要設備是顎式破碎機、圓錐破碎機、制砂機。

（1）初碎具體流程

花崗巖初碎進料粒度≤700mm，出料粒度150mm。150—700mm的原料由汽車運輸?shù)谷胄盾嚳?，?jīng)振動給料機送入顎式破碎機，小于150mm的物料直接由皮帶輸送機送入初碎后石料堆場。

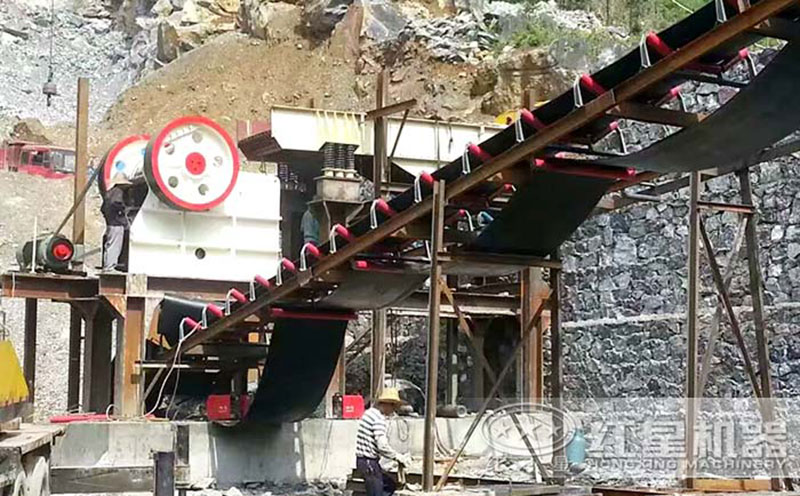

顎式破碎機工作現場

（2）中碎流程及物料篩分

中碎進料粒度≤150mm，出料粒度30mm。初碎石料送入圓錐破碎機，破碎后石料送入圓振動篩，篩分出0—5mm，5—10mm，10—20mm，16—31.5mm規格的砂石，大于30mm的需返送到圓錐破再次破碎。

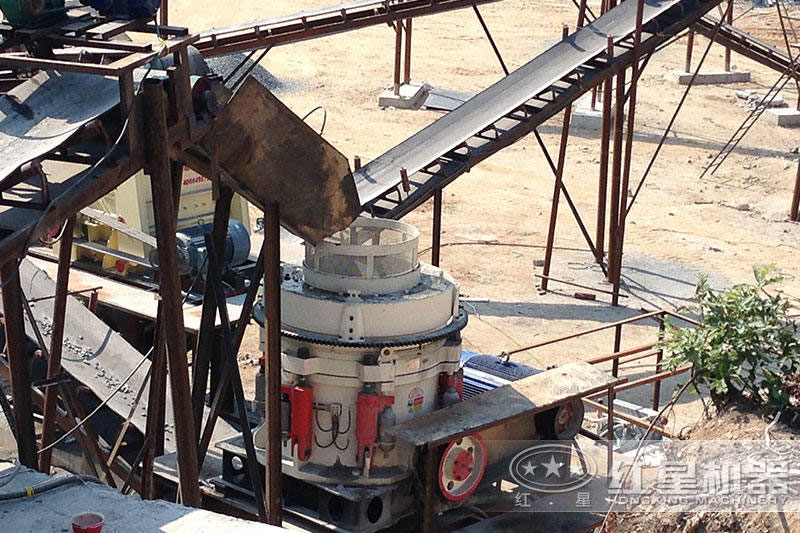

圓錐破碎機工作現場

(3)制砂、洗砂、篩分環節

制砂原料以圓錐破產出的0—5mm，5—10mm的細料為主，適當配比一些10—20mm的物料，增強制砂效果。混合料由制砂機破碎后，經皮帶運輸送入三層振動篩，大于5mm的可返料再次破碎，也可作為石子直接出售，其余物料需送入洗砂機清洗，降低含泥量，提高品質，清洗后再由脫水篩脫水，適當晾曬后獲得成品機制砂。

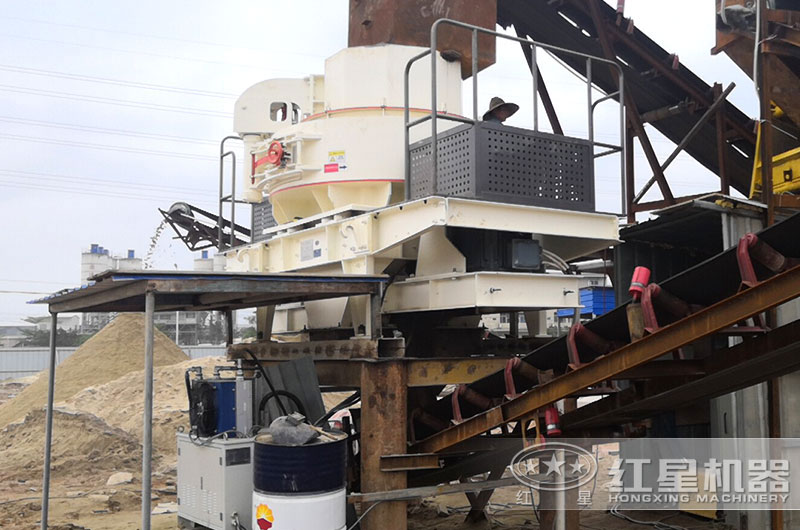

制砂機工作現場

4、制砂生產線設備配置

根據產能要求，建議配置的主要設備是：ZSW490*130振動給料機、PE900*1200顎式破碎機、SC250S圓錐破碎機、HVI1040制砂機、3121洗砂機、2YK2870振動篩兩臺、皮帶輸送機若干

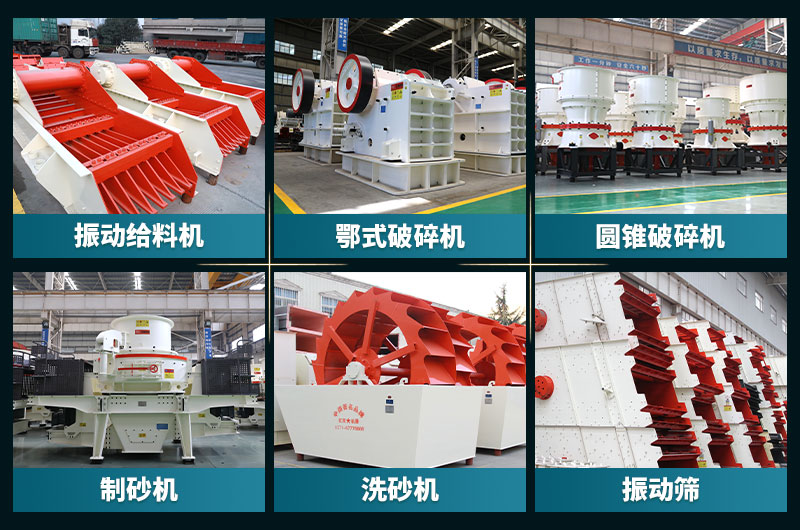

花崗巖制砂生產線設備配置

5、制砂生產線環保設計

目前我國對砂石廠環保要求非常嚴格，所以生產線環保設計必不可少，主要是粉塵抑制和廢水處理。具體措施是：

鄂破卸車坑、振動給料機、物料堆放點需加裝高壓噴霧系統降塵。振動篩加裝防塵罩，配置密封輸送帶，下料口加裝袋式收塵器，成品砂石密封儲存。搭建洗砂沉淀池，洗砂廢水沉淀后可循環利用。

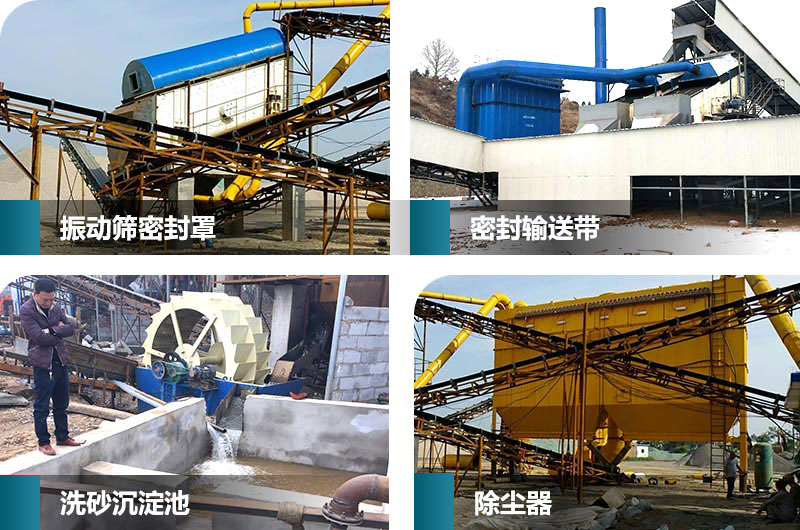

環保設計

以上時產300噸花崗巖制砂生產線供您參考，若您看好花崗巖制砂前景，有意愿投資此類制砂生產線，歡迎咨詢我們紅星機器技術人員，將為您詳細講解生產線方案設計以及設備選型問題，售前、售中、售后全程技術指導，一站式服務。紅星機器40年實力大廠家，歡迎到廠實地考察。
