輥式破碎機是一種較古老的破碎機，其結構簡單、易于制造、過粉碎少、能破碎黏濕物料，因此被廣泛應用在中低硬度物料的破碎作業中。

近些年來隨著生產建設的發展及科技水平的不斷提高，輥式破碎機在結構和破碎機理方面均有新的改進和發展，如分級式破碎機、輥壓機等。輥式破碎機按輥?zhàn)訑?shù)目可分為單輥、雙輥、三輥和四輥破碎機，本文主要其中的兩種：?jiǎn)屋伜碗p輥破碎機。

單輥破碎機的輥?zhàn)油獗砻媾c懸掛在心軸上的顎板內側曲面構成破碎腔，顎板下部有支承座。物料由進料斗進入破碎腔上部被順時轉動的齒輥咬住后帶到破碎腔，間隙逐步減小的區域受擠壓、沖擊和劈裂作用而破碎，后從底部排出。顎板內側上的襯板可以是光面的、帶溝槽的或帶齒的。由于顎板是鉸接在心軸上，故它的角度可以調整，從而可以改變襯板與齒輥之間隙（排料口），達到調整產品粒度的目的。顎板可由彈簧支承。破碎保險裝置的作用是當不能破碎物料進入破碎腔時，顎板向后退讓，排除破碎物，因此起到保護破碎機作用。

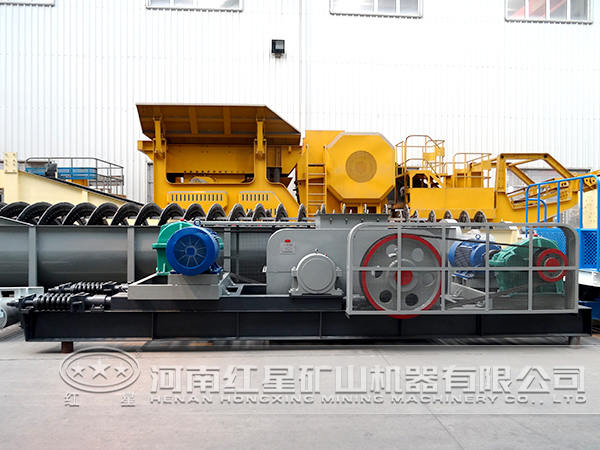

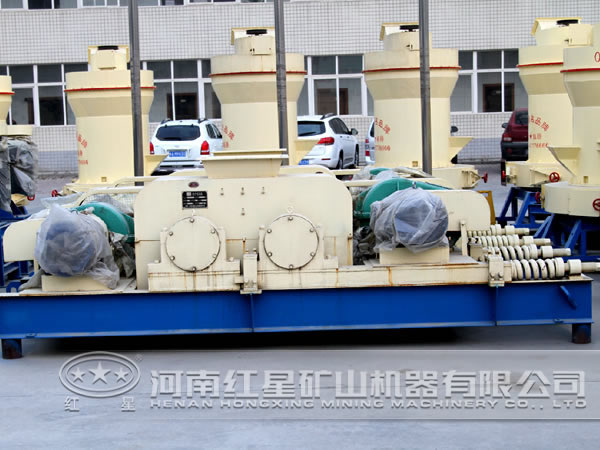

雙輥破碎機的輥?zhàn)又С性诨顒?dòng)軸承上，輥?zhàn)又С性诠潭ㄇ猩??；顒?dòng)軸承借助彈簧被推向左側擋塊處。兩輥?zhàn)幼鱿嘞蜣D(zhuǎn)動，給入兩輥?zhàn)又g的物料受輥?zhàn)优c物料之間摩擦力作用，隨著輥?zhàn)愚D(zhuǎn)動咬住進而被帶入兩輥之間的破碎腔內，受擠壓破碎后從下部排出。兩輥之間較小間隙為排料口寬度，破碎產品較大粒度就是由它的大小來決定。活動軸承沿水平方向可以移動，當非破碎物進入破碎腔時，輥?zhàn)邮芰ν辉?，輥?zhàn)雍突顒?dòng)軸承壓迫彈簧向右移動，使排料口間隙增加，非破碎物排出機外，從而防止破碎機的軸承等機件受到損壞。因此，它是破碎機的保險裝置?；顒?dòng)軸承在彈簧力的作用下，向左方推進至擋塊位置。調節裝置的作用是當排料口寬度需要調節時，可以改變擋塊位置。
